- 新しい夢は、メッシュで描く
-

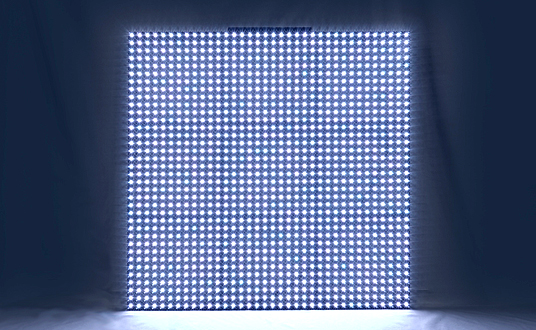

厚さわずか6mmのモジュール内に、高輝度LEDと駆動回路を内蔵。システム全体のムダを効果的に削ぎ落とし、すぐれた軽量性・透過性を実現しました。
精彩な映像と多彩な表現力であらゆる発想に応え、新しい演出効果を生み出します。

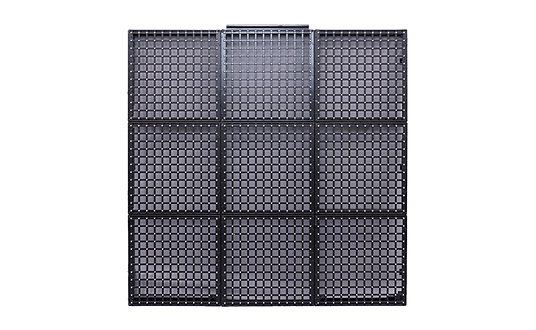

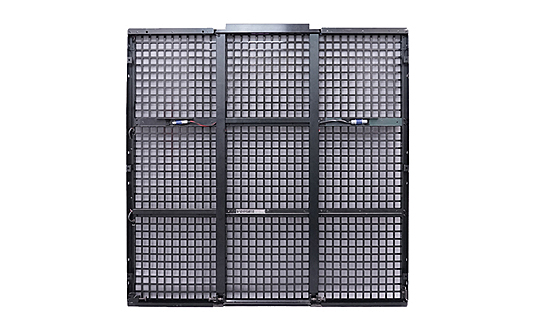

- 透過性
- メッシュ状に穴があいた専用基盤の採用によりシースルー効果が得られます。透過率は56％です。

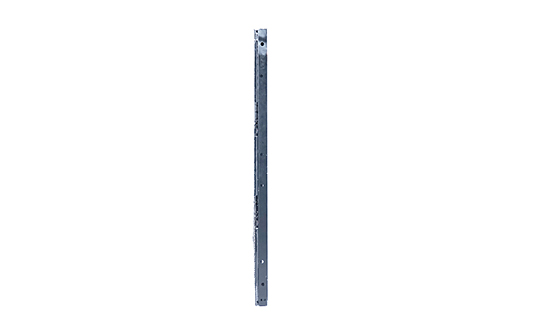

- 超薄型
- 厚さ0.8mmの基板上にLEDや駆動回路がすべて実装されており、給電コネクタを除けばモジュールの厚さは約6mm。従来取り付けが困難とされていたスペースへも設置可能です。
- 軽量性
- モジュール１枚（298mm×298mm）の重量は約330g。基本ユニット：W7200mm×H5400mmでは約210kg。大型面積を軽量で実現し、運用に関しても選択の幅を広げます。

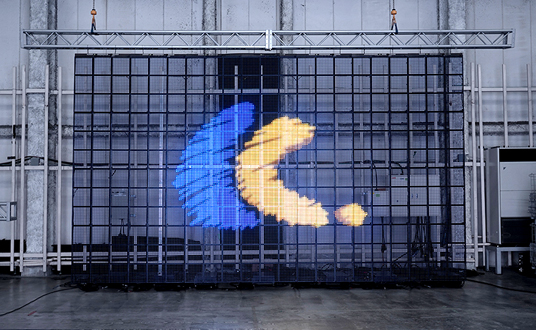

サンプル映像
- 京都コンピュータ学院
-
H2,700×W3,600（mm）
-
- 担当：桑原 business@komaden.co.jp
- TEL: 03-3582-9613
- FAX: 03-3582-9618
システム構成
基本仕様
| 項目 | 仕様 | |
|---|---|---|
| サイズ（mm） | 基本ユニット | W7200×H5400 |
| 最小ユニット（１フレーム） | W900×H900 | |
| 総重量（ｋｇ） 【電源部別】 |
基本ユニット | 245 |
| 最小ユニット（１フレーム） | 4.1 | |
| 総重量（ｋｇ） 【電源部込】 | 基本ユニット | 450 |
| 最小ユニット（１フレーム） | 9.4 | |
| 灯体ピッチ | 25ｍｍ角 | |
| 灯体数（個） | 基本ユニット | 62208 |
| 最小ユニット（１フレーム） | 1296 | |
| 光度・１pixel白色ピーク時 （cd） | 0.88 | |
| 輝度（白色ピーク時・ｃｄ/㎡） | 1400 | |
| 電源BOX | 重量（ｋｇ） | 19 |
| サイズ（ｍｍ） | 630×400×170 | |
| 電源電圧（Ｖ） | AC100〜240 | |
| 電気容量（皮相電力）/基本ユニット（KVA） | 10 | |
| 推奨視野角度 | 上下 | 60゜/60゜ |
| 左右 | 60゜/60゜ | |
| 使用条件 | 屋内・0℃〜＋40℃ | |
